Unity V2 behuizing voor Raspberry Pi

Unity V2 behuizing voor Raspberry Pi

De Unity V2 behuizing van Kiwi Electronics is een lasergesneden behuizing welke relatief eenvoudig in elkaar te zetten is en de Raspberry Pi en eventuele HAT/addon boards bescherming biedt.

Specifieke instructies

  1. Unity V2 PoE behuizing voor Raspberry Pi 4
  2. Unity V2 PoE behuizing voor Raspberry Pi 5

Onderdelenlijst

  1. 6x acrylaat delen
  2. 30mm 5V ventilator (3-pins voor Pi 4, 4-pins voor Pi 5)
  3. Heatsink
  4. 8x 6mm M2.5 schroef
  5. 4x 20mm F/F hex afstandhouder
  6. 4x 6mm M/F hex afstandhouder
  7. 1x hex tooltje voor afstandhouders
  8. 4x rubber voetje

Opmerkingen

  1. Je hebt een schroevendraaier nodig voor montage.
  2. Verwijder eerst de beschermfolie van de acrylaat delen.
  3. Doordat de delen van gegoten acrylaat zijn, kan er dikteverschil zijn. We proberen zoveel mogelijk te voorkomen dat delen niet passen. Mocht dit onverhoopt toch gebeuren, neem dan contact met ons op voor vervanging.
  4. Wil je de behuizing aan de muur bevestigen, zorg dan dat de schroeven in de muur niet meer dan 7mm uitsteken om te voorkomen dat deze tegen de onderkant van de Raspberry Pi komen.

Stap 1

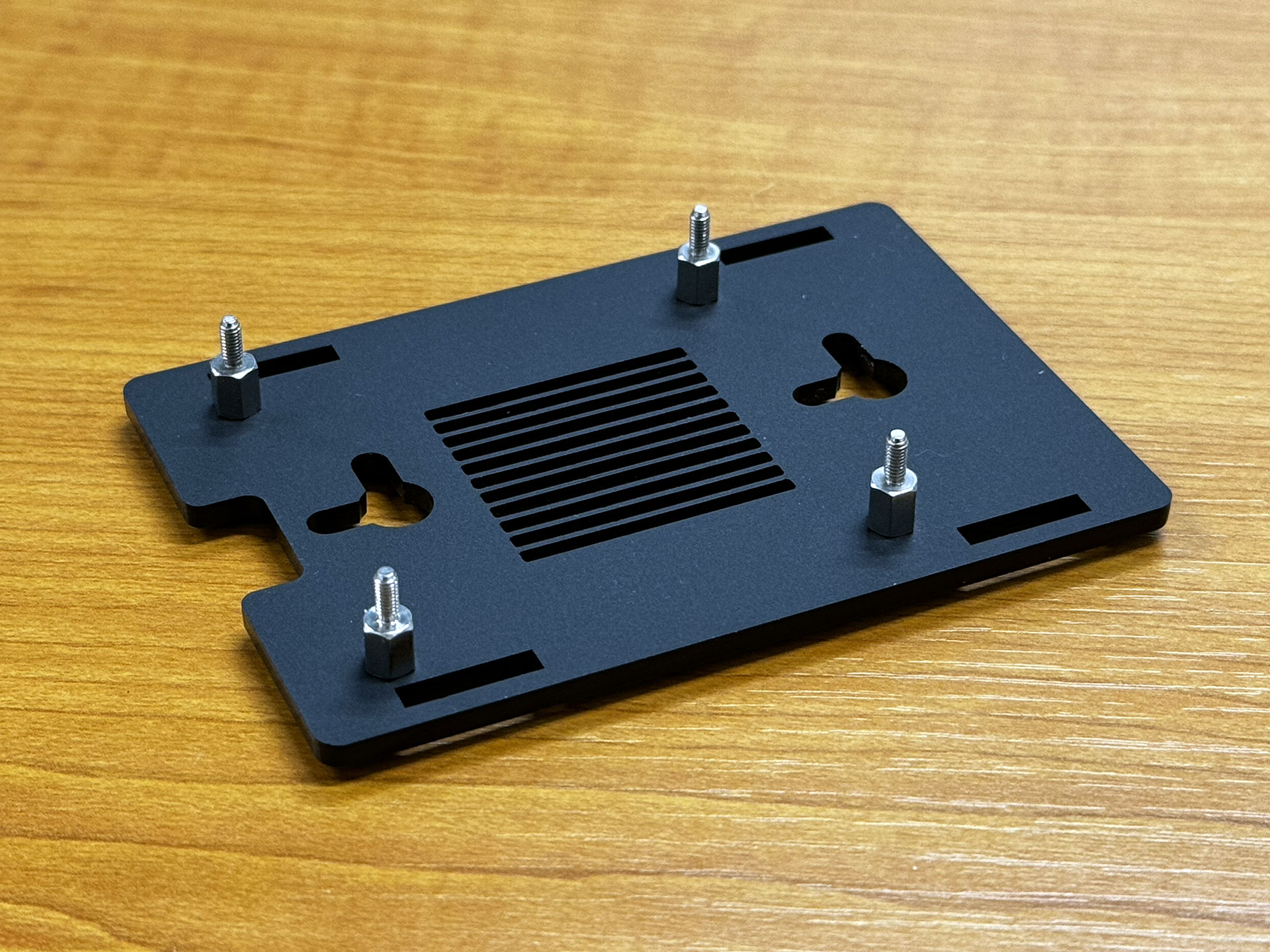

Bevestig als eerste de 6mm afstandhouders op de onderplaat met schroefjes zoals op onderstaande afbeelding.

Stap 2

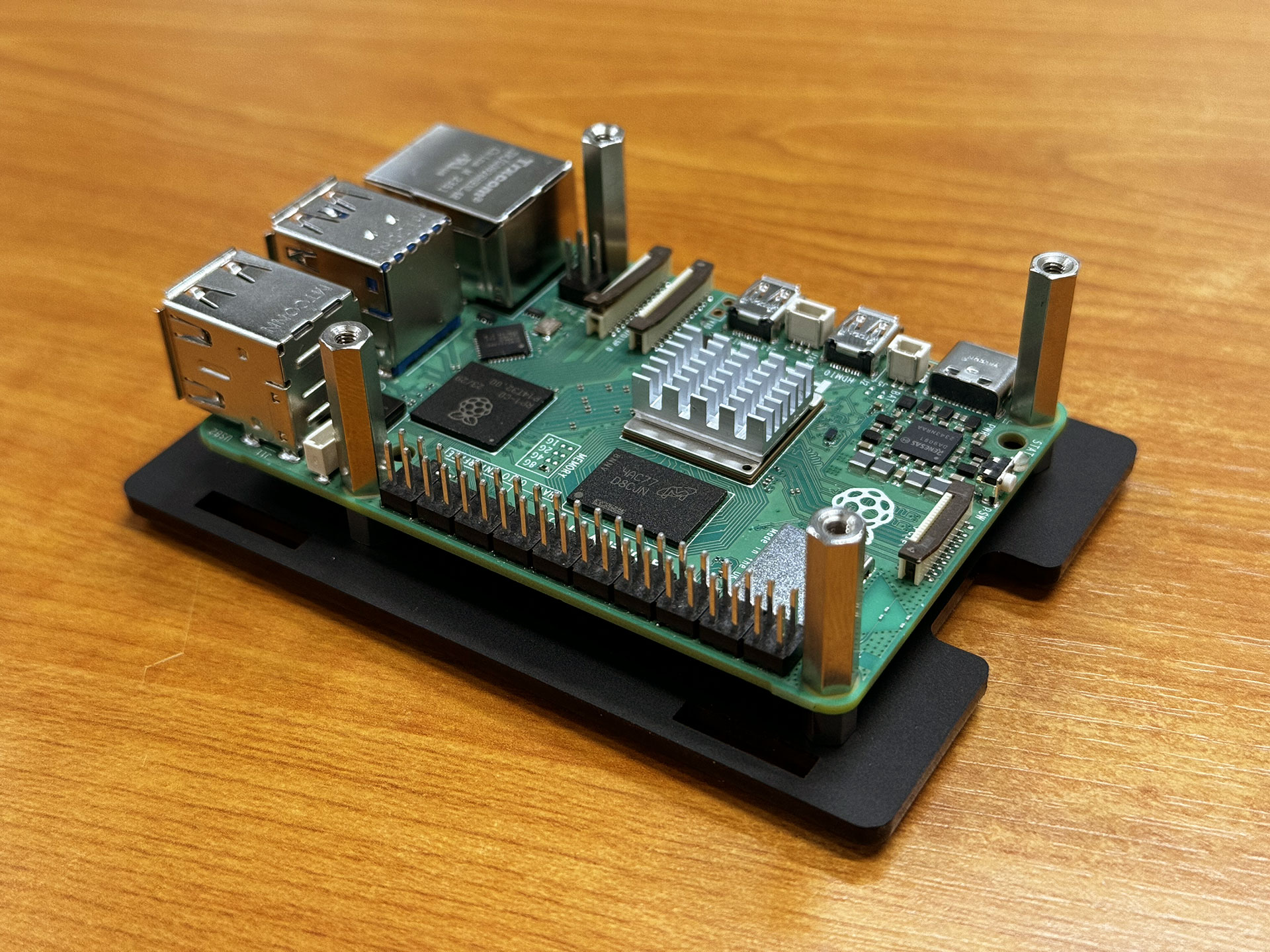

Plaats de Raspberry Pi op de afstandhouders en bevestig de 20mm afstandhouders. De inkeping van de onderplaat moet aan de achterkant zitten zodat je nog bij de microSD kunt.

Stap 3

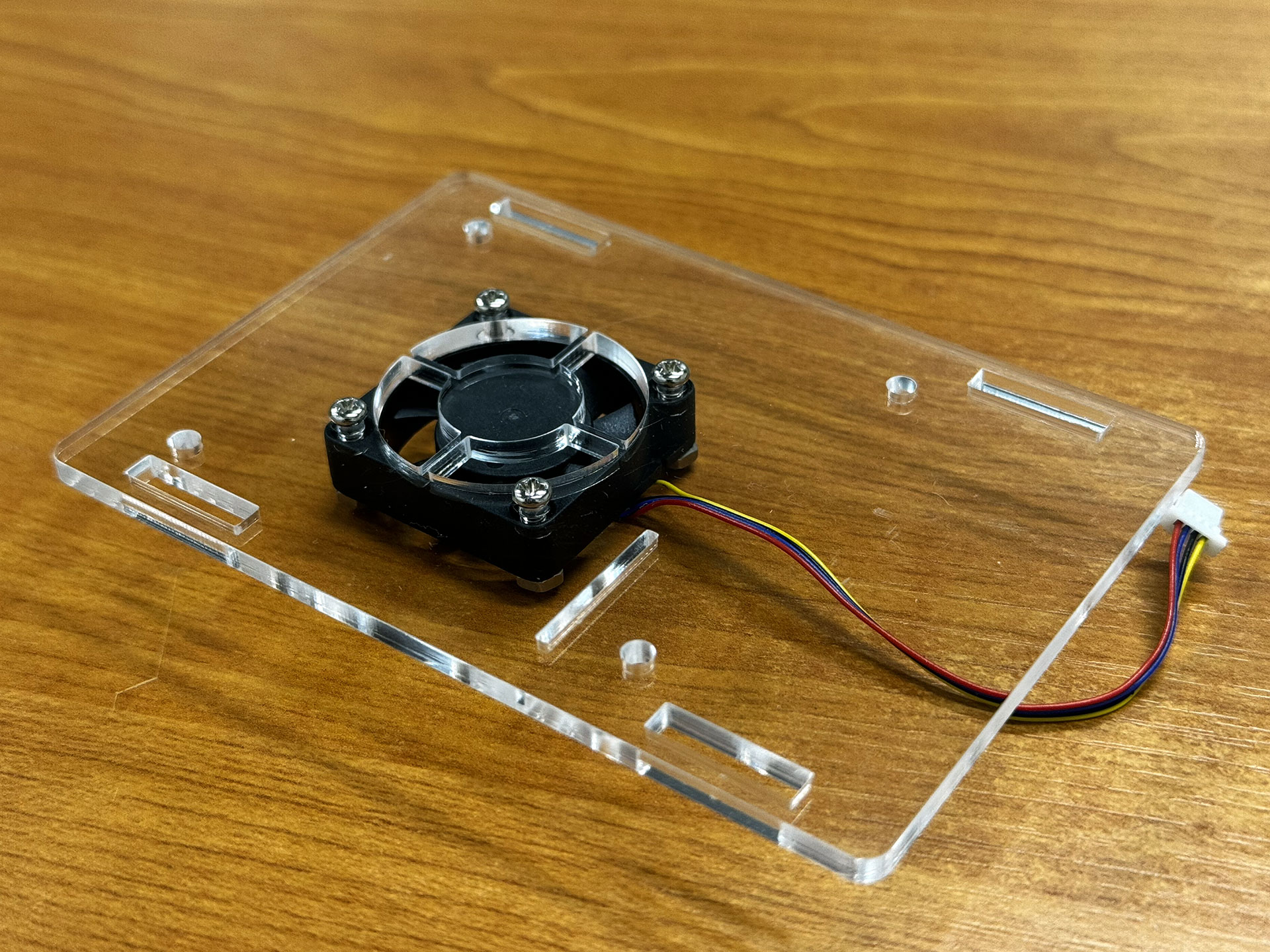

Schroef de ventilator op de bovenplaat, zoals hieronder aangegeven. Stickertje naar beneden zodat ventilator naar binnen blaast. Via de roosters in de behuizing wordt de warme lucht uit de behuizing geduwd.

Stap 4

Raspberry Pi 5

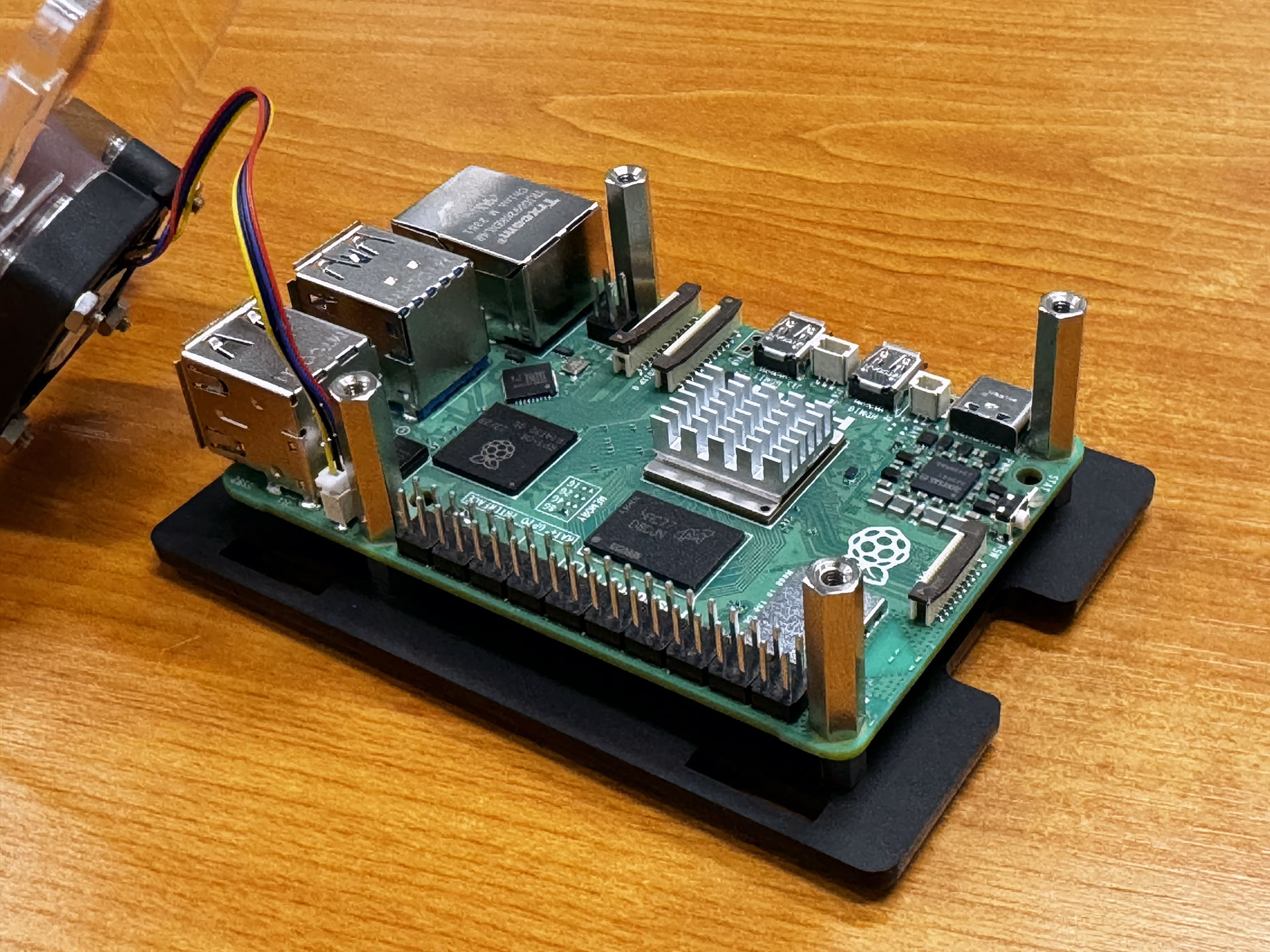

Druk het stekkertje van de ventilator in de FAN connector. Dit gaat het makkelijkst wanneer de zijplaten nog niet zijn geplaatst.

Raspberry Pi 4

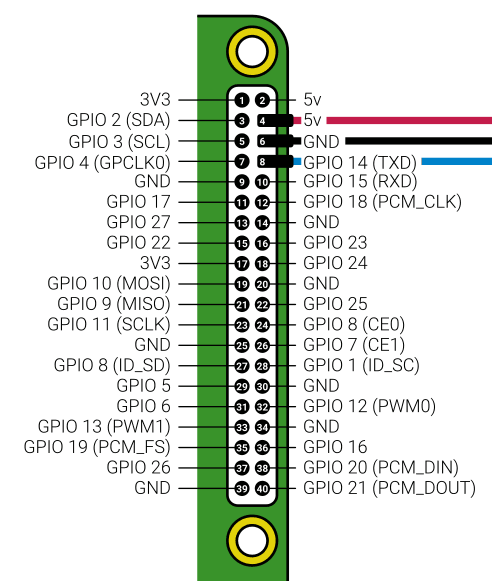

Bij de Raspberry Pi 4 wordt de ventilator op de GPIO pinnen aangesloten. Rood op 5V, zwart op GND en blauw op GPIO 14.
Aansluiting Pi 4 ventilator

Stap 5

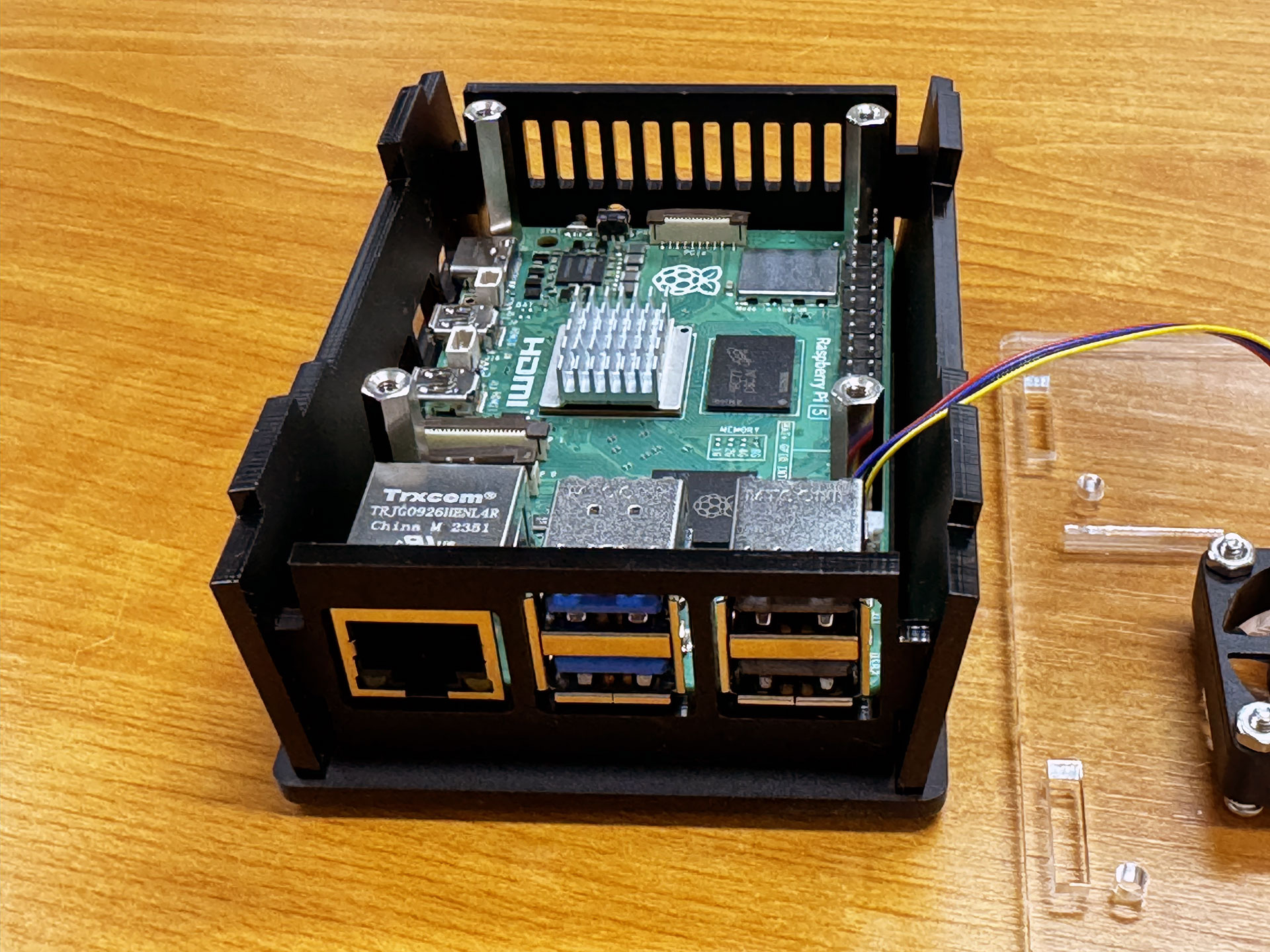

Plaats nu de zijkanten in de onderplaat. Begin met het kleine plaatje bij de USB poorten, deze is lastiger te plaatsen als de andere platen al op hun plek zitten.

Stap 6

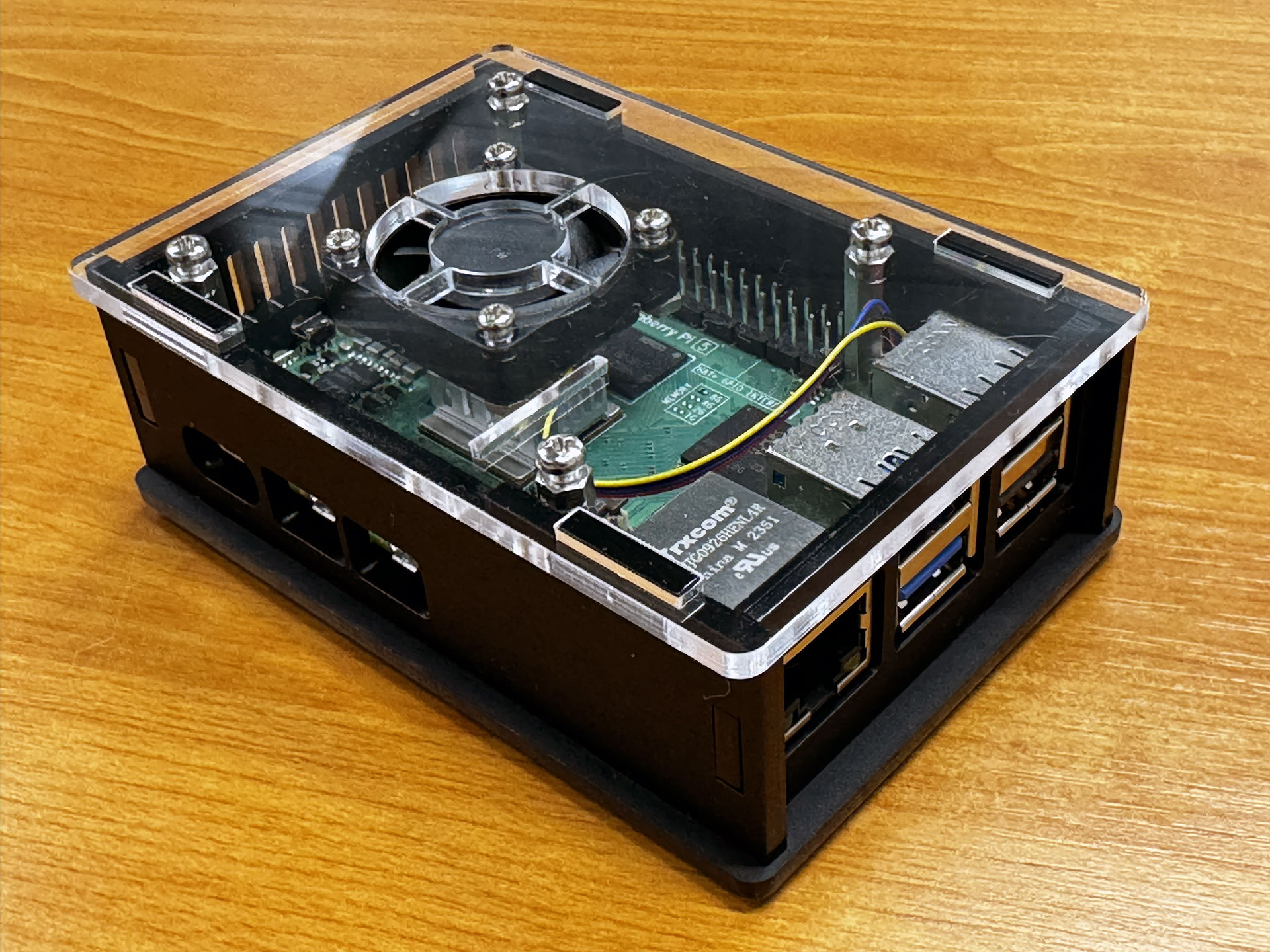

Schroef vervolgens de bovenplaat vast, en je behuizing is klaar. Plak desgewenst de meegeleverde voetjes op de onderplaat.
